    Mạng truyền thông công nghiệp - Thời gian thực???????

    Share

    hungnho86

    Giới tính : Nam
    Tổng số bài gửi : 302

    Points : 467
    Join date : 05/10/2008
    Age : 30
    Đến từ : SLNA FC

    Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by hungnho86 on Sun Jul 12, 2009 11:43 pm

    Sư phụ nào hiểu rõ về Vấn đề thời gian thực chỉ giáo cho với???????????
    thanks so much Very Happy Very Happy Razz Razz Razz Razz

    toantran

    Giới tính : Nam
    Tổng số bài gửi : 165

    Points : 313
    Join date : 30/06/2009
    Age : 30
    Đến từ : Quảng Bình quê ta ơi!!!!!

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by toantran on Sun Jul 12, 2009 11:55 pm

    cái này mà cũng hỏi: đó chỉ là khoảng thời gian từ khi sự kiện xảy ra (chấp hành)cho tới khi hệ thống phản ứng với hệ thống đó..(ĐIỀU KHIỂN)
    TGT:
    1. quyết định độ nhanh nhạy
    độ tin cậy
    tính tiền định
    tính bền vững....
    nói chung đại khái là vậy...!!1
    cyclops NGU SAO KHÔNG HỎI TRỜI... confused h3 h3 h101

    hungnho86

    Giới tính : Nam
    Tổng số bài gửi : 302

    Points : 467
    Join date : 05/10/2008
    Age : 30
    Đến từ : SLNA FC

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by hungnho86 on Sun Jul 12, 2009 11:59 pm

    Nói rõ hơn đi nào, keke lol! lol! lol! lol!

    letronghoang

    Giới tính : Nam
    Tổng số bài gửi : 292

    Points : 417
    Join date : 11/03/2009
    Age : 31
    Đến từ : Chơn Thành - Bình Phước

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by letronghoang on Mon Jul 13, 2009 12:10 am

    RTS001 Hệ thống thời gian thực là gì?
    Chủ nhật, 07 Tháng 6 2009 23:50 nguyenbahai .Ta thường sai lầm khi nghĩ hệ thống thời gian thực (Real-Time System, RTS) là hệ thống có tốc độ xử lý nhanh (gần với thời gian thực của tự nhiên). Thực ra một hệ thống thời gian thực có đặc điểm sau:

    •Thực hiện được một hoặc một số nhiệm vụ (task) trong một thời gian qui định.
    Đảm bảo được dù có bất kỳ điều gì xảy ra đối với hệ thống thì số nhiệm vụ trên vẫn hoàn thành trong đúng thời gian đó. Cần nhớ hệ RTS gồm: Phần mềm RT (real-time software hoặc real-time module hay RT toolkit) và Phần cứng RT (real-time hardware).

    Ví dụ: túi khí (airbag) trên xe hơi là một RTS. Vì khi có cảm biến tai nạn được kích hoạt. Túi khí sẽ được bung ra trong một khoảng thời gian rất ngắn (được định trước bởi kỹ sư lập trình). Giả sử nếu túi khí không là một RTS thì tài xế sẽ chết trước khi túi khí bung. Ví dụ khác về RTS là bộ điều khiển đánh lửa trong động cơ xăng. Tia lửa cần được điều khiển chính xác ở chu kỳ đốt (tức sau khi chu kỳ hút đã hút hổn hợp ký và xăng vào rồi, tới chu kỳ nén, nén hòa khí xăng-khí lên áp xuất cá0, thì tia lửa mới được phát ra bởi bộ điều khiển RTS). Nếu không đúng thời điểm này thì động cơ sẽ không hoạt động được hoặc hoạt động với hiệu xuất rất thấp.

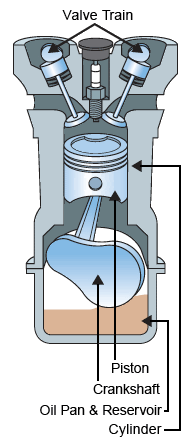

    Hình 1 Động cơ xăng





    Vậy máy tính cài hệ điều hành Window có phải là RTS?

    Trước hết bản thân phần mềm window là không phải RT software vì window là hệ điều hành đa chức năng (chứ không thiết kế cho ứng dụng RT trong kỹ thuật). Thường đơn giản như việc ta dùng phần mềm chat (yahoo messenger) để chat theo thời gian thực (tức bạn gửi tin thì người được gửi sẽ nhận ngay sau khi bạn nhấn enter). Tuy nhiên khi máy có virus hoặc có một phần mềm, hay phần cứng nào tác động (interupt) thì đột nhiên tin messenger bị đứng (treo máy). Do vậy dù bạn có nhấn enter rồi thì tin vẫn không gửi đi được.

    Thứ hai, phần cứng của máy tính để bàn là một hệ thống được thiết kế với mục đích đa năng (của máy tính thông thường như soạn thảo văn bản, chơi game, nghe nhạc, vv). Do vậy, so với máy tính đặc biệt dùng xây dựng lên hệ điều hành RT (RT Computer) thì máy để bàn (Destop PC) có tính năng kém hơn trong việc tạo ứng dụng RT.

    Giải pháp xây dựng hệ thống thời gian thực

    Như đã đề cập ở trên, một hệ thống thời gian thực bao gồm phần mềm thời gian thực và phần cứng thời gian thực. Hai thành phần này được phân bổ ở hai máy tính dùng để phát triển (lập trình) các chương trình (máy host) và máy đích (target RT computer). Từ đó ta có các lựa chọn sau:

    RT target: Có thể dùng RT computer, single-board computer hoặc dùng ngay chính máy tính của bạn nếu máy của bạn thỏa mãn điều kiện về RT target. (phương pháp kiểm tra này LabVIEW Hocdelam sẽ đề cập sau).
    Host computer: Laptop hoặc desktop PC thông thường.
    Thông thường host PC giao tiếp và làm việc với target PC thông qua chuẩn Ethenet. Vì vậy bạn cần có card mạng rời hoặc card mạng onboard. (Nếu máy của bạn vào internet được có nghĩa máy của bạn đã có card mạng).

    IO Board: PCI, PXI, hoặc DAQ chuyên dùng.
    RT Software: Dùng USB boot disk sau đó cài LabVIEW RT Module lên máy của bạn), hoặc dùng RTX (real-time extension for Windows XP) cài xong xong với OS của bạn. (LabVIEW Real-Time Module for RTX Targets)
    Nguyễn Bá Hải (http://labview.hocdelam.org )

    letronghoang

    Giới tính : Nam
    Tổng số bài gửi : 292

    Points : 417
    Join date : 11/03/2009
    Age : 31
    Đến từ : Chơn Thành - Bình Phước

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by letronghoang on Mon Jul 13, 2009 12:17 am

    thêm nè.
    http://en.wikipedia.org/wiki/Real-time_system
    http://www.dedicated-systems.com/encyc/techno/terms/defini/def.htm

    hungnho86

    Giới tính : Nam
    Tổng số bài gửi : 302

    Points : 467
    Join date : 05/10/2008
    Age : 30
    Đến từ : SLNA FC

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by hungnho86 on Mon Jul 13, 2009 12:28 am

    letronghoang đã viết:RTS001 Hệ thống thời gian thực là gì?
    Chủ nhật, 07 Tháng 6 2009 23:50 nguyenbahai .Ta thường sai lầm khi nghĩ hệ thống thời gian thực (Real-Time System, RTS) là hệ thống có tốc độ xử lý nhanh (gần với thời gian thực của tự nhiên). Thực ra một hệ thống thời gian thực có đặc điểm sau:

    •Thực hiện được một hoặc một số nhiệm vụ (task) trong một thời gian qui định.
    Đảm bảo được dù có bất kỳ điều gì xảy ra đối với hệ thống thì số nhiệm vụ trên vẫn hoàn thành trong đúng thời gian đó. Cần nhớ hệ RTS gồm: Phần mềm RT (real-time software hoặc real-time module hay RT toolkit) và Phần cứng RT (real-time hardware).

    Ví dụ: túi khí (airbag) trên xe hơi là một RTS. Vì khi có cảm biến tai nạn được kích hoạt. Túi khí sẽ được bung ra trong một khoảng thời gian rất ngắn (được định trước bởi kỹ sư lập trình). Giả sử nếu túi khí không là một RTS thì tài xế sẽ chết trước khi túi khí bung. Ví dụ khác về RTS là bộ điều khiển đánh lửa trong động cơ xăng. Tia lửa cần được điều khiển chính xác ở chu kỳ đốt (tức sau khi chu kỳ hút đã hút hổn hợp ký và xăng vào rồi, tới chu kỳ nén, nén hòa khí xăng-khí lên áp xuất cá0, thì tia lửa mới được phát ra bởi bộ điều khiển RTS). Nếu không đúng thời điểm này thì động cơ sẽ không hoạt động được hoặc hoạt động với hiệu xuất rất thấp.



    Hình 1 Động cơ xăng





    Vậy máy tính cài hệ điều hành Window có phải là RTS?

    Trước hết bản thân phần mềm window là không phải RT software vì window là hệ điều hành đa chức năng (chứ không thiết kế cho ứng dụng RT trong kỹ thuật). Thường đơn giản như việc ta dùng phần mềm chat (yahoo messenger) để chat theo thời gian thực (tức bạn gửi tin thì người được gửi sẽ nhận ngay sau khi bạn nhấn enter). Tuy nhiên khi máy có virus hoặc có một phần mềm, hay phần cứng nào tác động (interupt) thì đột nhiên tin messenger bị đứng (treo máy). Do vậy dù bạn có nhấn enter rồi thì tin vẫn không gửi đi được.

    Thứ hai, phần cứng của máy tính để bàn là một hệ thống được thiết kế với mục đích đa năng (của máy tính thông thường như soạn thảo văn bản, chơi game, nghe nhạc, vv). Do vậy, so với máy tính đặc biệt dùng xây dựng lên hệ điều hành RT (RT Computer) thì máy để bàn (Destop PC) có tính năng kém hơn trong việc tạo ứng dụng RT.

    Giải pháp xây dựng hệ thống thời gian thực

    Như đã đề cập ở trên, một hệ thống thời gian thực bao gồm phần mềm thời gian thực và phần cứng thời gian thực. Hai thành phần này được phân bổ ở hai máy tính dùng để phát triển (lập trình) các chương trình (máy host) và máy đích (target RT computer). Từ đó ta có các lựa chọn sau:

    RT target: Có thể dùng RT computer, single-board computer hoặc dùng ngay chính máy tính của bạn nếu máy của bạn thỏa mãn điều kiện về RT target. (phương pháp kiểm tra này LabVIEW Hocdelam sẽ đề cập sau).
    Host computer: Laptop hoặc desktop PC thông thường.
    Thông thường host PC giao tiếp và làm việc với target PC thông qua chuẩn Ethenet. Vì vậy bạn cần có card mạng rời hoặc card mạng onboard. (Nếu máy của bạn vào internet được có nghĩa máy của bạn đã có card mạng).

    IO Board: PCI, PXI, hoặc DAQ chuyên dùng.
    RT Software: Dùng USB boot disk sau đó cài LabVIEW RT Module lên máy của bạn), hoặc dùng RTX (real-time extension for Windows XP) cài xong xong với OS của bạn. (LabVIEW Real-Time Module for RTX Targets)
    Nguyễn Bá Hải (http://labview.hocdelam.org )

    Hay hay đấy, tiếp đi cu Razz Razz Razz

    lanhieu0305

    Giới tính : Nam
    Tổng số bài gửi : 193

    Points : 235
    Join date : 30/06/2009
    Age : 31
    Đến từ : HOANG ANH GIA LAI

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by lanhieu0305 on Tue Jul 21, 2009 10:59 am

    thanks bạn Hoang nhiều nha.

    letronghoang

    Giới tính : Nam
    Tổng số bài gửi : 292

    Points : 417
    Join date : 11/03/2009
    Age : 31
    Đến từ : Chơn Thành - Bình Phước

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by letronghoang on Tue Jul 21, 2009 12:42 pm

    hehe......no prbl...
    bounce bounce bounce bounce

    hungnho86

    Giới tính : Nam
    Tổng số bài gửi : 302

    Points : 467
    Join date : 05/10/2008
    Age : 30
    Đến từ : SLNA FC

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by hungnho86 on Wed Jul 22, 2009 7:58 pm

    keke, viết tiếp đi chứ Hoàng sex Basketball Basketball Basketball Basketball Basketball Basketball

    lanhieu0305

    Giới tính : Nam
    Tổng số bài gửi : 193

    Points : 235
    Join date : 30/06/2009
    Age : 31
    Đến từ : HOANG ANH GIA LAI

    Re: Mạng truyền thông công nghiệp - Thời gian thực???????

    Bài gửi by lanhieu0305 on Thu Jul 23, 2009 5:50 pm

    hệ thống thời gian thực có đặc điểm sau:

    •Thực hiện được một hoặc một số nhiệm vụ (task) trong một thời gian qui định.
    Đảm bảo được dù có bất kỳ điều gì xảy ra đối với hệ thống thì số nhiệm vụ trên vẫn hoàn thành trong đúng thời gian đó. Cần nhớ hệ RTS gồm: Phần mềm RT (real-time software hoặc real-time module hay RT toolkit) và Phần cứng RT (real-time hardware).

    Vậy máy tính cài hệ điều hành Window có phải là RTS?

    Trước hết bản thân phần mềm window là không phải RT software vì window là hệ điều hành đa chức năng (chứ không thiết kế cho ứng dụng RT trong kỹ thuật). Thường đơn giản như việc ta dùng phần mềm chat (yahoo messenger) để chat theo thời gian thực (tức bạn gửi tin thì người được gửi sẽ nhận ngay sau khi bạn nhấn enter). Tuy nhiên khi máy có virus hoặc có một phần mềm, hay phần cứng nào tác động (interupt) thì đột nhiên tin messenger bị đứng (treo máy). Do vậy dù bạn có nhấn enter rồi thì tin vẫn không gửi đi được.

    Thứ hai, phần cứng của máy tính để bàn là một hệ thống được thiết kế với mục đích đa năng (của máy tính thông thường như soạn thảo văn bản, chơi game, nghe nhạc, vv). Do vậy, so với máy tính đặc biệt dùng xây dựng lên hệ điều hành RT (RT Computer) thì máy để bàn (Destop PC) có tính năng kém hơn trong việc tạo ứng dụng RT.
